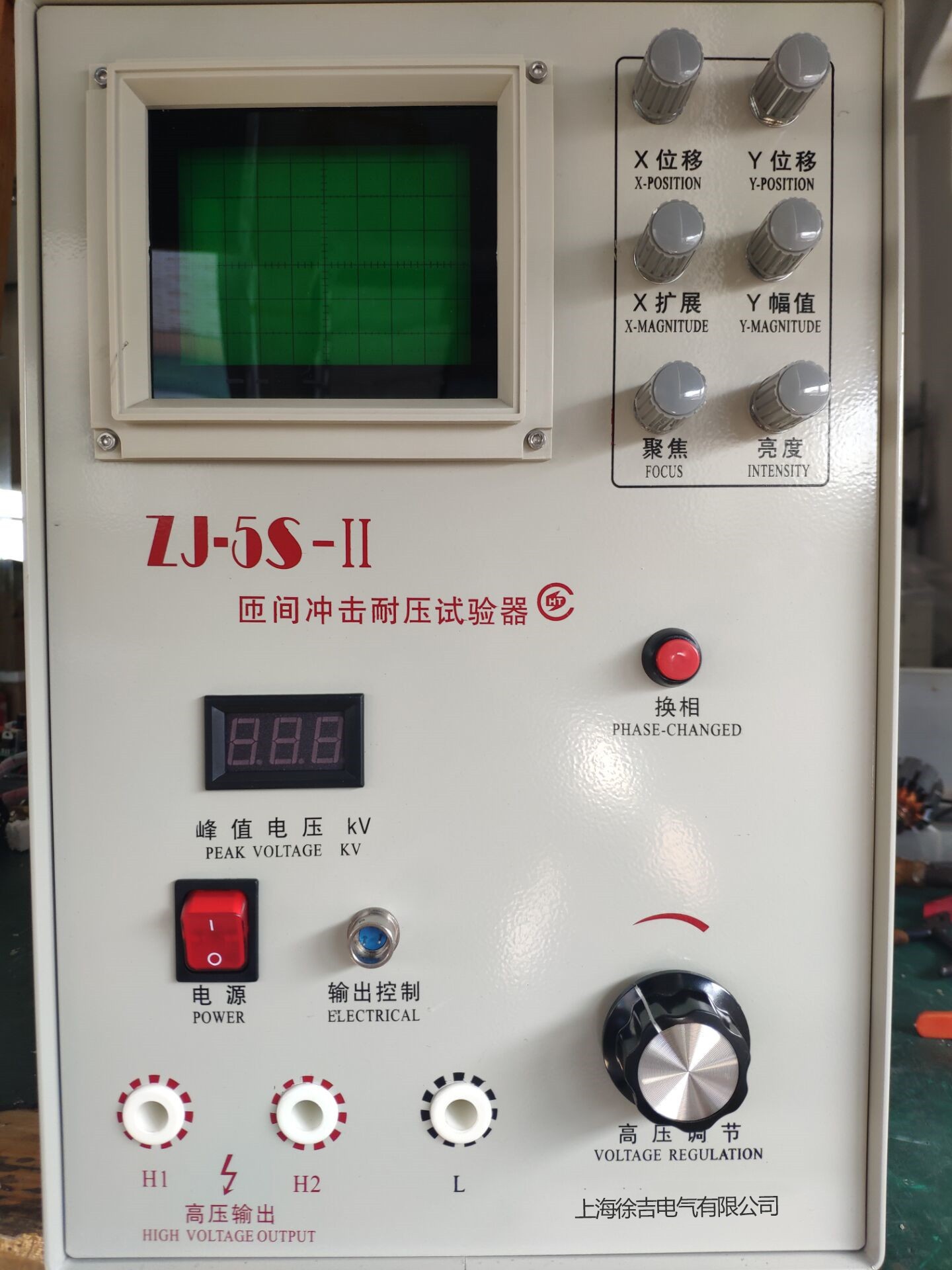

ZJ-5S-II匝间冲击耐压试验器

一、概述

ZJ-5S-II匝间冲击耐压试验器适用于电机、变压器、电器线圈等这些由漆包线绕制的产品。

因漆包线的绝缘涂敷层本身存在着质量问题，以及在绕线、嵌线、刮线、接头端部整形

、绝缘浸漆、装配等工序工艺中不慎而引起绝缘层的损伤等，都会造成线圈层间或匝间绝缘层的绝缘强度的下降。从而影响了电器设备的质量和可靠性。

为了提高产品的质量和使用寿命，保证部件的漆包线绕组层间或匝间绝缘良好，因而对产品进行这项试验就势在必行。

根据我国GB14711-93《中小型旋转电机安全通用要求》标准、GB755-87《旋转电机基本技术要求》标准及部标JB/T-9615.1-2000《交流低压电机散嵌绕组匝间绝缘试验方法》等标准，必须对电机成品半成品进行浸漆前后匝间耐压绝缘试验。

   ZJ-5S-II匝间冲击耐压试验器是采用脉冲波形比较法，以高压脉冲对电机及电器的线圈绕组进行等效过电压模拟试验。通过对仪器显示波形的观察、对比与分析，能迅速正确地测定绕组匝间绝缘的好坏。对匝间短路、线圈电晕放电、局部短路、接线错误、线圈平衡等各类匝间绝缘故障均有良好的鉴别性能。

本仪器是贯彻GB755－87、GB14711－93标准的-种新型仪器，是提高我国电机绝缘测试水平和可靠性的手段。

二、测试基本原理

    当线圈发生直接固体短路故障时，会形成短路匝，将明显改变线圈的电感、电容和电阻，对尚有-定绝缘程度的匝间绝缘薄弱点，在没有达到会使薄弱点击穿而暴露之前，其绕组电感、电阻和电容基本上无明显变化，因而无法观察故障。只有当试验电压超过绝缘薄弱点的耐压值时，才会造成匝间绝缘击穿，产生火花放电，并伴有放电声和臭氧，同时明显改变电感L、电容C和电阻R，因而会改变冲击试验电压波在绕组中的衰减振荡频率和衰减速率。

    ZJ－5S匝间耐压试验仪就是以上述原理为依据，采用“脉冲波形比较法"来检验阻抗对称，平衡情况的。即将具有-定波前时间和规定峰值的脉冲电压交替施加于被试品和参照品后，利用脉冲电压在两者中引起的衰减波形的差异来区别电机绕组匝间绝缘故障，其差异程度反映了线圈绕组匝间故障严重程度，由于施加的高压脉冲波前时间短，能量小，故被认为是无损试验。

三、主要技术参数

峰值电压：500～5000V连续可调

峰值测试误差：± 5%（1kV-5kV）

波形上升时间：0.2μS（容差﹢0.3μS；-0.1μS）或1.2μS（容差±30%）

工作电源：220V±10%  50HZ

功耗：≤ 60 W

外形尺寸：48×26×39CM

重量：24Kg

四、使用方法

将仪器接上电源，按下电源开关，在显示屏上将会看到-条水平亮线（扫描线）。这时，调节聚焦旋钮和亮度旋钮，同时把高压调节旋钮逆时针旋到底，无需等待即可进行冲击试验。

五、使用注意事项

由于本装置为高压试验仪器，因而在仪器通电时应确保仪器外壳良好接地。

仪器通电后，操作过程应仔细小心。

应保证仪器周围环境清洁干燥，切勿将仪器放在高温潮湿、尘埃过多及腐蚀性地方。

当要检查仪器内部情况时，应关断电源，确保无电情况下，才能打开盖板。同时注意内部高压电容上残余电压泄放。

装置内部采用氢闸流管(玻璃结构)，因此搬运、使用过程中应避免强烈振动。

当高压引出线损坏时，应及时替换，替换引出线应确保承受足够的电压。

在每次调换试品或转换接线前，松开脚踏开关。

当进行高压试验时屏幕上出现电晕放电、对地短路等不正常波形及现象时，不要长期保持高压，适当控制脚踏开关接通时间。

当进行试验时，听到机内有不正常放电声音时，应停止试验，关断电源仔细检查故障，排除后才能继续进行试验。
