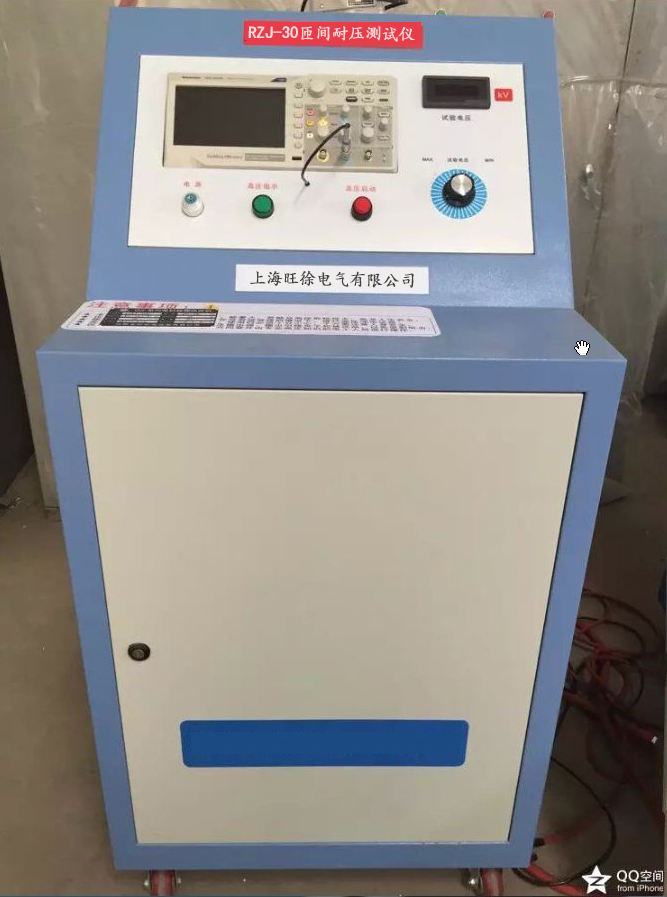

RZJ-30匝间冲击耐压试验仪

概述

匝间冲击耐压试验仪是采用脉冲波形比较法,以高压冲击波对二线圈或绕组进行过电压的模拟检测，并由示波器来判别二绕组波形差异的一种测试仪器。它不但能迅速、正确地判断线圈或绕组匝间绝缘电晕放电、局部或相间短路、开路、接线嵌线错误、线圈平衡等各类故障，现已在相关行业得到广泛的使用。

RZJ-30匝间冲击耐压试验仪适用于额定电压 10000V 及以下大中型高中压、交直流电机的绕组匝间绝缘检测；也可用于变压器绕组、电器线圈绕组的匝间绝缘检测。因电机、变压器绕组由于绝缘结构和绝缘材料的不一致，特别是操作者工艺水平的不同，在绕线、嵌线、刮线、接头端部整形、搬运等工序工艺环节都会引起不同程度的绝缘损伤，使绕组存在着各种形式的匝间绝缘故障，因此，匝间绝缘是电机、变压器的薄弱环节。

RZJ-30匝间冲击耐压试验仪是以检测被试品阻抗对称平衡情况为基本原理，采用冲击波比较法以高频、高压脉冲对电机、变压器绕组进行等效过电压的无损模拟试验，利用仪器本身示波器观察波形对比分析，能直观、迅速正确的测试绕组匝间短路及各种阻抗不平衡故障。

技术指标

● 输入电压： 220V±5%；频率 50Hz/60Hz ±2%；

● 测试范围： 0～30kV 范围内连续可调；±5% ；

● 触发次数： 3.25 次/秒

● 波前时间： 0.1 - 0.5 µs (标准规定) ；

● 容差为： (+0.3)/(-0.1) µs ；

● 脉冲电容： 0.05μF；

● 最大输出能量： 22.5J；

● 功耗： 1000VA；

● 绝缘电阻：电源输入端对机架的绝缘电阻≥20MΩ；

● 介电强度：电源输入端对机架能承受 1500V/50HZImin 耐压试验无飞狐、无击穿现象；

● 环境温度：0～40 度；

● 相对湿度：40 度时≤80%；

● 波形容差：±3%

● 外形尺寸：700×700×1600；(底部装有万向轮,移动方便)

● 重量：100kg；

● 式样：柜式；

● 适用范围：额定电压 10000V 及以下交直流电机线圈及整机匝间绝缘冲击耐电压试验。
